計測聯軸器扭轉試驗機是一種專門用於測試聯軸器扭轉性能的設備，主要用於測量聯軸器在扭矩作用下的扭轉角度、抗扭強度、疲勞壽命等關鍵性能參數。該設備廣泛應用於機械製造、汽車工業、航空航天、船舶製造、科研機構等領域，是評估聯軸器質量和性能的重要工具。

執行標準

聯軸器扭轉試驗機的設計和測試遵循以下標準：

GB/T 10128：《金屬室溫扭轉試驗方法》。

JJG 269：《扭轉試驗機檢定規程》。

主要功能

1. 扭矩測試：測量聯軸器在不同扭矩下的性能表現。

2. 扭轉角測試：記錄聯軸器在扭轉過程中的角度變化。

3. 抗扭強度測試：評估聯軸器在極限扭矩下的抗扭能力。

4. 疲勞測試：模擬聯軸器在長期使用中的扭轉疲勞性能。

5. 動態性能測試：測試聯軸器在高速旋轉或動態負載下的表現。

設備特點

1. 高精度測量：采用高精度扭矩傳感器和光電編碼器，確保測量結果的準確性。

2. 多功能顯示：實時顯示扭矩-時間、扭角-時間、扭矩-扭角等曲線，支持數據存儲和打印。

3. 自動化操作：支持計算機控製，可實現批量測試和自動生成報告。

4. 靈活適配：夾具可調整，適用於不同尺寸和類型的聯軸器。

5. 安全保護：具備過載保護功能，確保設備和操作人員的安全。

技術參數

最大試驗扭矩：500Nm、1000Nm、2000Nm、3000Nm、5000Nm（可根據需求定製）。

扭矩測量範圍：1%-99%FS。

扭矩分辨率：0.01Nm或更高。

扭轉角測量範圍：0-99999°。

扭轉速度：0.1-720°/min，支持無級調速。

試驗機級別：0.5級或1級（高精度）。

夾頭間距：300mm-500mm（可定製）。

電源：220V，50Hz。

應用領域

機械製造：測試工業聯軸器的扭轉性能。

汽車工業：評估汽車傳動係統中聯軸器的可靠性。

航空航天：測試高精度聯軸器的動態性能。

船舶製造：評估船舶推進係統中聯軸器的抗扭強度。

科研機構：用於聯軸器材料及設計的研發與驗證。

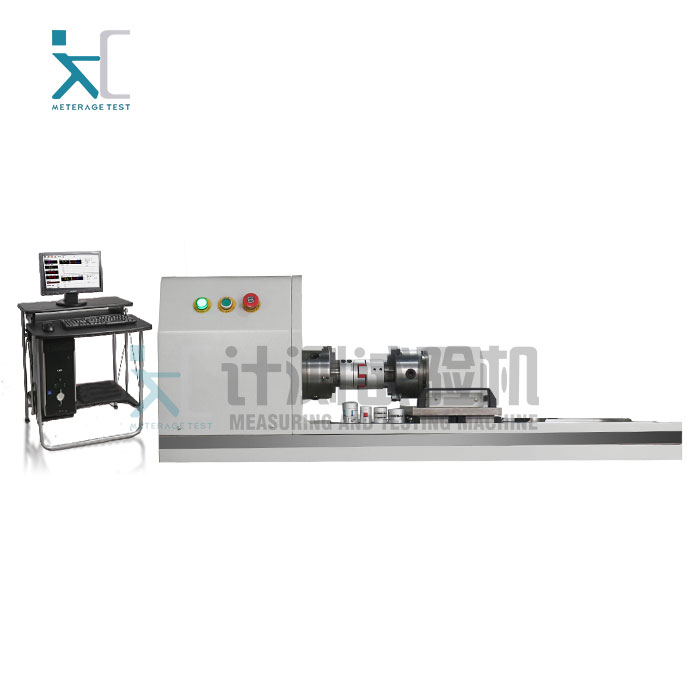

聯軸器扭轉試驗機
最大試驗扭矩	100Nm	200Nm	500Nm	1000Nm	2000Nm	5000Nm	10000Nm	可定製
試驗行程	300mm			500mm
試驗機級別	0.5級/1級
扭矩測量範圍	滿量程的1%-100%
扭矩最小讀數值	0.01Nm/0.1Nm
角度分辨率	0.01°
最大扭轉角度	0-無限大
試驗轉速	0.1°-720°/min（可定製）
轉角示指相對誤差	＜±0.5%
轉角示指重複性誤差	＜0.5%
試驗力示指相對誤差	＜±0.5%
試驗力示指重複性誤差	＜0.5%
試驗速度精度	優於示指的±1%
外觀	符合GB/T2611要求
加扭矩方向	正反兩方向
扭轉附具	常規一套
供電電源	220V，50Hz

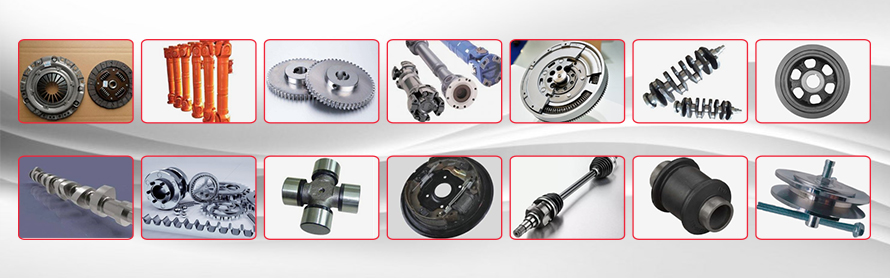

適用工具	聯軸器等
